臥式裁斷機導開裝置廣泛使用單工位導開裝置。其結構與立式裁斷機的相似。

除了單工位導開裝置外，生產中還使用雙工位及三工位導開裝置，因?yàn)樗鼈冇幸粋€(gè)以上的備料工位，因此，換卷時間短，效率高的優點。

基本結構

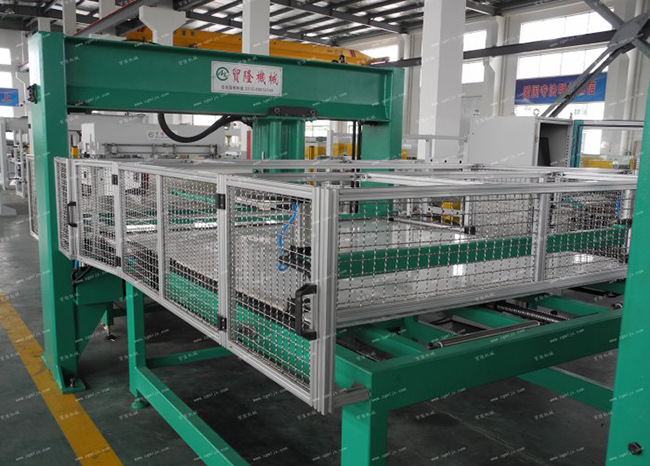

臥式裁斷機用于裁斷輪胎或膠管中使用幅寬較大的膠布。

它的主要由導開裝置1、單環儲布器2、送布裝置3、定長裝置5、裁布裝置4等組成。

膠布?jí)|布卷安放在導開裝置上，墊布卷軸轉動，將墊布卷取時膠布被導開。

導開的膠布經過單環儲布器進入送布裝置。

膠布由送布裝置進行送布，經人工或光電定長裝置定長后，送布停止。在裁布裝置起動時，壓布器將布邊，裁刀小車帶著高速旋轉的刀片沿滑道運行，完成裁剪膠布。

而后裁刀小車停止裁斷，并返回原始位置。
